hướng dẫn sử dụng camera 3D cho thị giác máy và robot

Tại sao camera 3D lại thiết yếu để đảm bảo tính tin cậy của thị giác máy trong robotics

Những hạn chế của thị giác 2D trong môi trường robotics động

các hệ thống thị giác 2D chụp ảnh phẳng—thiếu khả năng nhận thức độ sâu, yếu tố then chốt đối với suy luận không gian và tương tác vật lý. Trong các môi trường động như kho hàng, sự thay đổi về ánh sáng gây ra tới 30% lỗi nhận dạng sai nhiều hơn so với các giải pháp 3D. Robot thường thất bại trong việc chọn linh kiện từ thùng khi các chi tiết dịch chuyển hoặc chồng lấn lên nhau, đồng thời gặp khó khăn khi xử lý các bề mặt phản chiếu hoặc trong suốt. Khi thiếu dữ liệu trục z, nguy cơ va chạm tăng đáng kể trong quá trình di chuyển tốc độ cao, buộc phải áp dụng các giải pháp khắc phục tốn kém: cố định chính xác vị trí chi tiết, kiểm soát ánh sáng hoặc can thiệp thủ công—tất cả đều không tương thích với tự động hóa quy mô lớn và linh hoạt.

Nguyên lý hoạt động của các công nghệ camera 3D: Thị giác nổi, Thời gian bay (Time-of-Flight) và Chiếu ánh sáng có cấu trúc

Ba công nghệ đã được kiểm chứng mang lại khả năng cảm biến độ sâu đạt tiêu chuẩn công nghiệp: tHỊ GIÁC STEREO , thời gian bay (ToF) , và áNH SÁNG CẤU TRÚC thị giác nổi sử dụng hai camera đồng bộ để xác định khoảng cách bằng phương pháp tam giác—bắt chước khả năng nhận thức độ sâu hai mắt của con người. Cảm biến thời gian bay (ToF) phát xung hồng ngoại và đo thời gian phản hồi để tạo bản đồ độ sâu theo thời gian thực, hoạt động xuất sắc trong điều kiện ánh sáng yếu hoặc các tình huống yêu cầu tốc độ cao. Chiếu ánh sáng có cấu trúc (structured light) phát các mẫu chính xác lên bề mặt; các biến dạng của mẫu này được phân tích nhằm tái tạo hình học với độ chính xác dưới một milimét—đây là giải pháp lý tưởng cho đo lường chính xác và kiểm tra chất lượng. Cả ba công nghệ trên đều tạo ra đám mây điểm dày đặc, được sử dụng để định vị vật thể một cách chắc chắn, ước tính tư thế và phân tích kích thước—từ đó giúp robot vận hành ổn định và đáng tin cậy trong các môi trường phi cấu trúc và luôn thay đổi.

Các ứng dụng công nghiệp chủ chốt của camera 3D trong robot

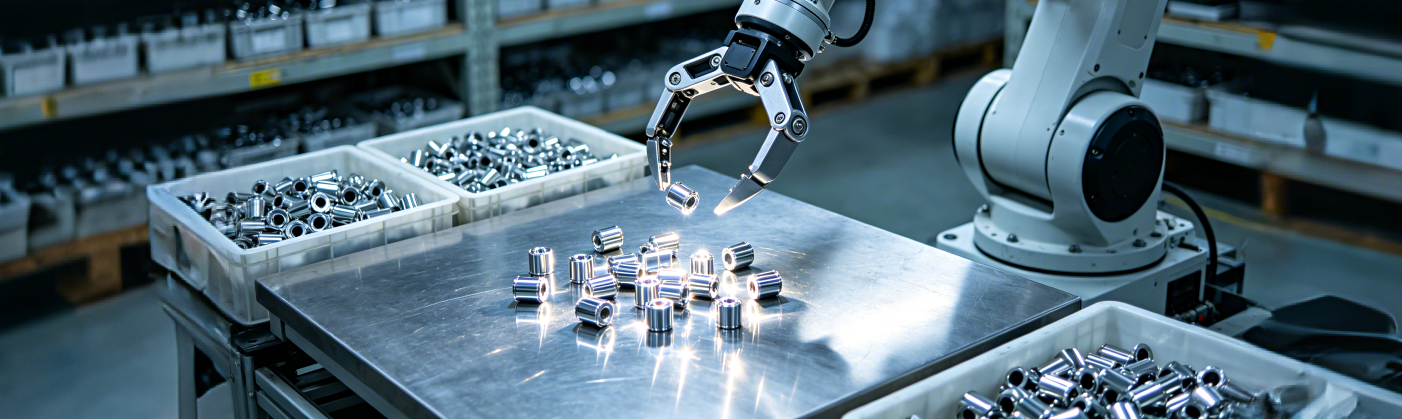

Lấy hàng từ thùng, dỡ pallet và lắp ráp: Những cải thiện hiệu suất thực tế

các camera 3D loại bỏ sự mơ hồ mà các hệ thống 2D thường gặp phải trong các cảnh phức tạp và thay đổi liên tục. Bằng cách xác định vị trí, hướng và tình trạng che khuất của vật thể theo thời gian thực, chúng cho phép các cánh tay robot nhặt linh kiện từ các thùng chứa ngẫu nhiên với độ lặp lại dưới một milimét—tăng tốc độ chu kỳ lên tới 40%. Trong quá trình dỡ pallet, khả năng nhận thức có độ sâu cho phép lập kế hoạch đường đi thích ứng xung quanh các tải trọng không đều và dịch chuyển liên tục, đồng thời duy trì khoảng cách an toàn cần thiết. Trong lắp ráp chính xác, việc căn chỉnh dựa trên dữ liệu 3D đảm bảo độ khớp giữa các linh kiện ở cấp micrômét, giảm mạnh tỷ lệ phế phẩm và loại bỏ hoàn toàn các bước điều chỉnh thủ công trước đây nhằm bù đắp cho những điểm mù về không gian của hệ thống 2D.

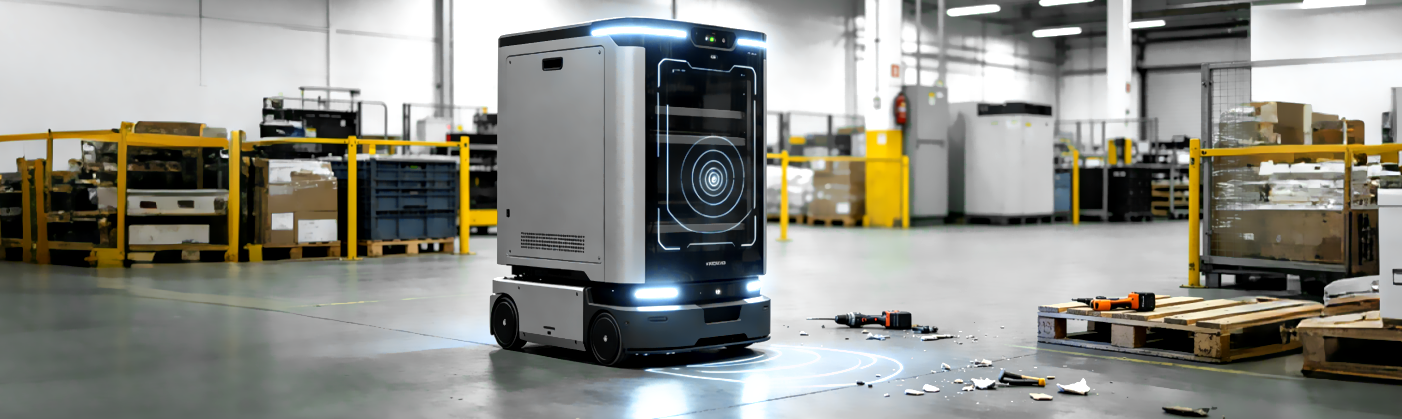

Habilitating Robot Di động Tự chủ bằng Nhận thức Chướng ngại Vật 3D

Các robot di động tự chủ hiện đại (AMR) dựa vào camera 3D—không chỉ để định hướng mà còn nhằm đạt được khả năng nhận thức tình huống thực sự. Các cảm biến này tạo ra bản đồ độ sâu có độ trung thực cao và cập nhật theo thời gian thực, đủ khả năng phát hiện các chướng ngại vật nhỏ tới 5 cm—bao gồm nhân viên đang cúi người, dụng cụ rơi xuống hoặc mảnh vụn pallet—mà không cần thay đổi cơ sở hạ tầng như sơn vạch trên sàn hay mã QR. Điều này cho phép hoạt động an toàn, hợp tác cùng con người và tự động điều hướng lại khi gặp các chướng ngại vật thay đổi liên tục. Các triển khai thực tế cho thấy hiệu suất vận chuyển vật liệu tăng 30%, đồng thời đáp ứng đầy đủ các yêu cầu an toàn ISO/TS 15066 về giới hạn công suất và lực trong các khu vực làm việc chung.

Làm thế nào để chọn đúng camera 3D cho ứng dụng robot của bạn

Cân bằng giữa độ chính xác, tốc độ và độ bền trong môi trường

Đối với các nhà sản xuất thiết bị gốc (OEM) và nhà tích hợp hệ thống, việc lựa chọn camera 3D công nghiệp phù hợp đòi hỏi phải cân bằng ba trụ cột hiệu năng cốt lõi, có mối liên hệ mật thiết với nhau: độ chính xác đo lường, tốc độ khung hình và khả năng chịu đựng điều kiện môi trường khắc nghiệt. Đối với các ứng dụng như chọn linh kiện từ thùng (bin-picking) hoặc lắp ráp chính xác, độ chính xác chiều sâu dưới một milimét từ camera 3D là yêu cầu bắt buộc—tuy nhiên, độ phân giải cao hơn thường đi kèm với sự đánh đổi về tốc độ. Các ứng dụng liên quan đến băng chuyền chuyển động hoặc các robot di động tự hành (AMR) di chuyển nhanh đòi hỏi camera 3D của bạn phải duy trì tốc độ khung hình ổn định ở mức 30+ khung hình/giây để đảm bảo kiểm soát vòng kín đối với robot.

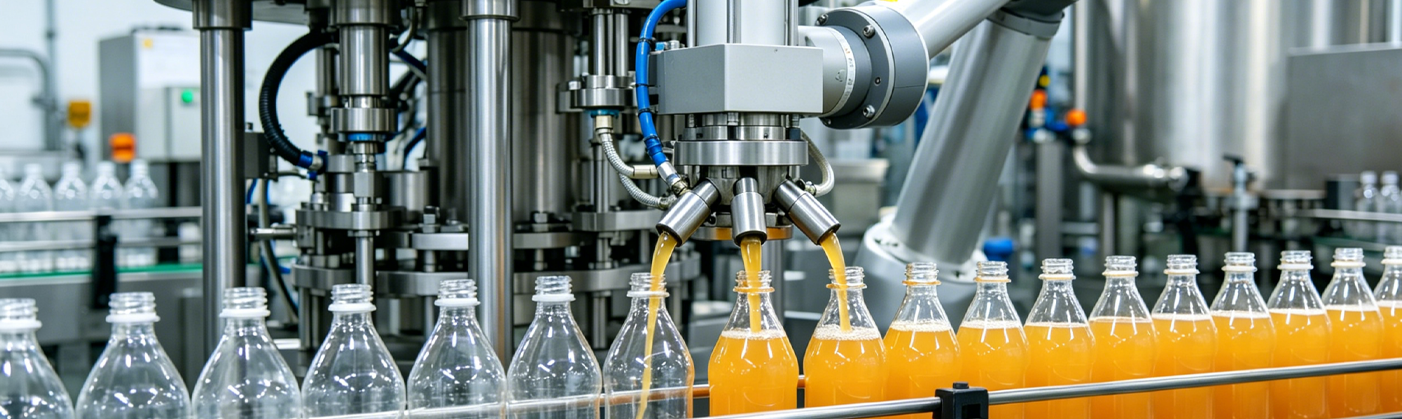

Việc tăng cường khả năng chịu đựng môi trường cũng quan trọng không kém: vỏ camera 3D đạt chuẩn IP65/67 chống được bụi và các quy trình rửa xối thường gặp trong sản xuất thực phẩm & đồ uống cũng như công nghiệp ô tô; hệ thống chiếu sáng hồng ngoại chủ động đảm bảo hiệu suất ổn định bất chấp sự thay đổi của ánh sáng môi trường; và dải nhiệt độ hoạt động rộng (từ –10°C đến 50°C) ngăn ngừa hiện tượng trôi nhiệt hoặc lỗi cảm biến tại các cơ sở không được kiểm soát nhiệt độ. Dòng camera 3D của HIFLY đáp ứng đầy đủ cả ba trụ cột nêu trên, đồng thời cung cấp các cấu hình OEM tùy chỉnh để phù hợp với các yêu cầu cụ thể về độ chính xác, tốc độ và điều kiện môi trường của ứng dụng robot của bạn.

Đảm bảo tích hợp liền mạch: Tương thích với ROS 2, NVIDIA Isaac và SDK công nghiệp

Tốc độ triển khai hệ thống robot của bạn phụ thuộc rất nhiều vào khả năng tương tác phần mềm của camera 3D được lựa chọn. Hãy ưu tiên một camera 3D có hỗ trợ natively ROS 2, tận dụng các kiểu tin nhắn tiêu chuẩn (ví dụ: sensor_msgs/PointCloud2) và tích hợp TF2 để thực hiện việc kết hợp cảm biến với bộ điều khiển robot một cách ‘cắm là chạy’. Đối với các đường ống xử lý nhận thức dựa trên trí tuệ nhân tạo (AI), một camera 3D được tối ưu hóa cho NVIDIA Isaac sẽ giúp đơn giản hóa việc triển khai các mô hình học sâu trên các nền tảng Jetson. Về phía tự động hóa công nghiệp, một camera 3D tuân thủ chuẩn GigE Vision và GenICam có thể tích hợp trực tiếp với PLC và HMI mà không cần phần mềm trung gian tùy chỉnh. Các SDK sẵn có cho Python và C++ giúp giảm thời gian cấu hình lên đến 40%, theo các số liệu tham chiếu trong ngành — đồng thời, các nhà cung cấp cung cấp firmware được quản lý phiên bản, tài liệu API đầy đủ và hỗ trợ dài hạn sẽ đảm bảo khả năng mở rộng qua nhiều thế hệ phần cứng của bạn.

Sẵn sàng nâng tầm tự động hóa robot của bạn với một camera 3D hiệu năng cao?

Máy ảnh 3D là nền tảng cốt lõi của tự động hóa robot đáng tin cậy và linh hoạt—không có giải pháp thay thế nào dựa trên hình ảnh 2D hay các thuật toán nâng cao nào có thể bù đắp được việc thiếu dữ liệu chiều sâu không gian trong các môi trường công nghiệp động. Bằng cách lựa chọn một máy ảnh 3D phù hợp với yêu cầu về độ chính xác, tốc độ và điều kiện môi trường của ứng dụng cụ thể, bạn sẽ đạt được thời gian chu kỳ nhanh hơn, giảm tỷ lệ phế phẩm, hạn chế can thiệp thủ công và triển khai tự động hóa hoàn toàn có khả năng mở rộng cho hoạt động sản xuất hoặc hậu cần của mình.

Đối với các giải pháp camera 3D dành riêng cho ngành công nghiệp, được thiết kế phù hợp với ứng dụng robot của bạn, hoặc để xây dựng một hệ thống thị giác máy hoàn chỉnh tích hợp đầy đủ các thành phần bổ trợ như ống kính, hệ thống chiếu sáng và công cụ xử lý AI (như HIFLY cung cấp), hãy hợp tác cùng một nhà cung cấp có nền tảng chuyên sâu trong lĩnh vực thị giác máy công nghiệp. Kinh nghiệm 15 năm của HIFLY bao quát toàn bộ quy trình từ thiết kế camera 3D, sản xuất tùy chỉnh theo yêu cầu OEM đến tích hợp hệ thống thị giác máy từ đầu đến cuối—được chứng nhận theo tiêu chuẩn ISO 9001:2015, hỗ trợ kỹ thuật toàn cầu và các mô hình hợp tác linh hoạt theo hình thức OEM/ODM. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí, thử nghiệm mẫu tùy chỉnh hoặc thiết kế giải pháp camera 3D tối ưu hóa cho dự án tự động hóa robot của bạn.

Câu hỏi thường gặp (FAQ)

Câu hỏi: Vì sao các hệ thống thị giác 2D lại không đủ đáp ứng nhu cầu trong lĩnh vực robot?

các hệ thống thị giác 2D thiếu khả năng cảm nhận độ sâu—yếu tố then chốt để suy luận không gian chính xác, tránh va chạm và tương tác hiệu quả với các môi trường động như kho hàng. Chúng thường đòi hỏi các giải pháp thay thế tốn kém, chẳng hạn như hệ thống chiếu sáng được kiểm soát chặt chẽ hoặc can thiệp thủ công.

Câu hỏi: Các công nghệ chính đằng sau camera 3D trong robot là gì?

Ba công nghệ chủ yếu là thị giác nổi (stereo vision), thời gian bay (time-of-flight – ToF) và ánh sáng cấu trúc (structured light). Mỗi công nghệ đều có những ưu điểm riêng đối với các ứng dụng công nghiệp khác nhau, ví dụ như đo độ sâu, hiệu suất hoạt động trong điều kiện thiếu sáng và độ chính xác cao.

Câu hỏi: Camera 3D cải thiện các tác vụ chọn vật từ thùng (bin-picking) và lắp ráp như thế nào?

camera 3D cung cấp khả năng nhận thức chiều sâu theo thời gian thực, cho phép robot xử lý các chi tiết bị che khuất, chồng lấn hoặc sắp xếp ngẫu nhiên. Điều này đảm bảo độ chính xác cao và giảm tỷ lệ lỗi, từ đó nâng cao năng suất và rút ngắn chu kỳ vận hành.

Câu hỏi: Những yếu tố nào cần cân nhắc khi lựa chọn camera 3D?

Các yếu tố then chốt bao gồm độ chính xác, tốc độ khung hình (frame rate) và khả năng chịu đựng môi trường. Ví dụ, các ứng dụng yêu cầu độ chính xác dưới một milimét cần sử dụng cảm biến có độ chính xác rất cao, trong khi các quy trình vận hành tốc độ cao đòi hỏi tốc độ khung hình nhanh. Các tính năng về độ bền, chẳng hạn như tiêu chuẩn bảo vệ IP65/67, cũng rất quan trọng đối với môi trường công nghiệp.

Câu hỏi: Tính tương thích phần mềm nào là thiết yếu để tích hợp camera 3D?

Tìm các camera có hỗ trợ ROS 2 và NVIDIA Isaac tích hợp sẵn. Khả năng tương thích với GigE Vision, GenICam và các SDK đã được xây dựng sẵn trong Python hoặc C++ có thể giúp đơn giản hóa đáng kể việc triển khai và tích hợp.
