Mẹo chọn máy ảnh quét dòng phù hợp

Những điều cơ bản về camera quét dòng: Kiến trúc, nguyên lý và các ưu điểm nổi bật

Cách thức chụp ảnh quét dòng khác biệt như thế nào so với chụp ảnh quét diện tích—loại bỏ hiện tượng nhòe chuyển động và cho phép độ phân giải dọc vô hạn

Camera quét vùng chụp toàn bộ hình ảnh 2D cùng một lúc, trong khi camera quét dòng hoạt động theo cách khác. Chúng chỉ có một hàng pixel duy nhất và xây dựng hình ảnh dần dần khi các vật thể di chuyển ngang qua trường nhìn của camera. Hệ thống đồng bộ với chuyển động bằng các thiết bị như bộ mã hóa quay hoặc bộ mã hóa tuyến tính, nhờ đó không xuất hiện hiện tượng nhòe ảnh ngay cả khi vật thể chuyển động rất nhanh — đôi khi vượt quá 10 mét mỗi giây. Yếu tố quan trọng nhất ở đây là độ phân giải theo chiều dọc về cơ bản có thể kéo dài vô hạn. Chiều cao của hình ảnh thu được phụ thuộc hoàn toàn vào khoảng cách mà vật thể di chuyển ngang qua camera, chứ không bị giới hạn bởi kích thước cảm biến. Vì lý do này, công nghệ quét dòng tỏa sáng trong các nhiệm vụ đòi hỏi độ chính xác cao như kiểm tra bán dẫn trong quá trình sản xuất hoặc theo dõi các cuộn kim loại khổ lớn có chiều rộng lên đến 3.000 mm. Các hệ thống quét vùng truyền thống đơn giản không thể xử lý những tình huống này mà không phải tạo ra các hình ảnh ghép khổng lồ hoặc làm mất đi các chi tiết quan trọng trong quá trình xử lý.

Giải thích các thành phần cốt lõi: cảm biến tuyến tính, bộ xử lý tốc độ dòng quét (line rate engine), giao diện bộ mã hóa (encoder interface) và logic đồng bộ thời gian thực

Bốn thành phần phụ thuộc lẫn nhau này đảm bảo độ chính xác cao:

1. Cảm biến Tuyến tính , thường là các mảng CMOS hoặc CCD có từ 1–16 nghìn điểm ảnh hoạt động, xác định độ phân giải theo phương ngang và đáp ứng phổ.
2. Bộ xử lý tốc độ dòng quét (line rate engines) xử lý dữ liệu điểm ảnh ở tốc độ từ 10–140 kHz, tự động điều chỉnh phù hợp giữa vận tốc đối tượng và tần số lấy mẫu.
3. Giao diện bộ mã hóa (encoder interfaces) chuyển đổi chuyển động cơ học thành các tín hiệu kích hoạt chính xác—đạt được độ đồng bộ tốc độ ±0,01% thông qua giải mã dạng bậc tư (quadrature decoding).
4. Logic đồng bộ thời gian thực bù trừ rung động gây ra độ jitter hoặc những thay đổi đột ngột về tốc độ, duy trì độ đăng ký dưới mức một điểm ảnh (sub-pixel registration) trên toàn bộ chuỗi quét liên tục.

Cùng nhau, những thành phần này hỗ trợ việc chụp ảnh không biến dạng bề mặt hình trụ, vật liệu dạng cuộn vô hạn (endless webs) và vật liệu dễ bị biến dạng do nhiệt—những khả năng vốn không thể đạt được với các kiến trúc dựa trên vùng (area-based architectures).

Sự khớp chính xác giữa tốc độ dòng, tốc độ chuyển động và độ phân giải không gian

Phương trình điều khiển: Δx = v / fline—và cách áp dụng nó để hiệu chuẩn từ pixel sang mm

Việc đo đạc không gian chính xác trong kỹ thuật chụp ảnh quét dòng thực chất phụ thuộc vào mức độ khớp giữa tốc độ chuyển động của vật thể (v) và tần số quét dòng của camera (fline). Ở cốt lõi, có một công thức cơ bản như sau: delta x bằng v chia cho fline, cho biết khoảng cách thực tế mà mỗi điểm ảnh đại diện. Ví dụ, ta đang quan sát một băng chuyền di chuyển với tốc độ 500 milimét mỗi giây và camera được thiết lập ở tần số 10 kilohertz. Theo phép tính này, độ phân giải đạt được là khoảng 0,05 milimét trên mỗi điểm ảnh. Khi hiệu chuẩn các hệ thống này, việc đo lường vận tốc một cách đáng tin cậy đóng vai trò rất quan trọng. Phần lớn người dùng thường sử dụng máy đo vận tốc bằng laser Doppler cho mục đích này, sau đó điều chỉnh tần số quét dòng cho đến khi đạt được giá trị delta x mong muốn. Ngoài ra, cần lưu ý các sai lệch phát sinh: nếu tốc độ thay đổi vượt quá ±2%, các sai số bắt đầu xuất hiện trong những ứng dụng quan trọng như kiểm tra độ rộng các đường mạch in trên bảng mạch in (PCB), nơi yêu cầu độ chính xác cao.

Đồng bộ hóa dựa trên bộ mã hóa: đảm bảo đăng ký dưới mức pixel trong các môi trường có độ rung cao hoặc tốc độ thay đổi

Khi các máy móc rung động hoặc tốc độ của chúng thay đổi một cách bất ngờ, điều này gây ra các vấn đề về đồng bộ hóa thời gian, làm giảm độ sắc nét của hình ảnh và khiến việc lặp lại các phép đo một cách nhất quán trở nên khó khăn hơn. Bằng cách đồng bộ hóa bộ mã hóa với tín hiệu phản hồi vị trí từ hệ thống chuyển động, chúng ta có thể xác định chính xác thời điểm chụp ảnh. Điều này có nghĩa là ngay cả khi tốc độ thay đổi lên tới 15%, chúng ta vẫn đạt được độ đăng ký ở mức dưới một pixel – yếu tố then chốt đối với kiểm soát chất lượng. Các con số cũng tự nói lên điều đó: các bộ mã hóa quay có thể đo góc chính xác tới 0,001 độ, trong khi các bộ mã hóa tuyến tính theo dõi vị trí với độ chính xác chỉ trong vòng 1 micromet. Những khả năng này tạo nên sự khác biệt lớn trong các môi trường công nghiệp khắc nghiệt. Hãy tưởng tượng đến các nhà máy luyện thép, nơi mọi thứ liên tục rung lắc, hay các nhà máy dệt, nơi lực căng thay đổi từng khoảnh khắc. Nhờ đồng bộ hóa bộ mã hóa đúng cách, các hệ thống có thể phát hiện chính xác các khuyết tật thực tế thay vì loại bỏ nhầm các sản phẩm đạt chuẩn. Các nghiên cứu cho thấy phương pháp này giúp giảm khoảng 40% tỷ lệ bác bỏ sai so với các phương pháp cũ hoạt động tự do, không sử dụng bất kỳ điểm kích hoạt nào.

Tiêu chí lựa chọn dựa trên ứng dụng cho các trường hợp sử dụng công nghiệp phổ biến

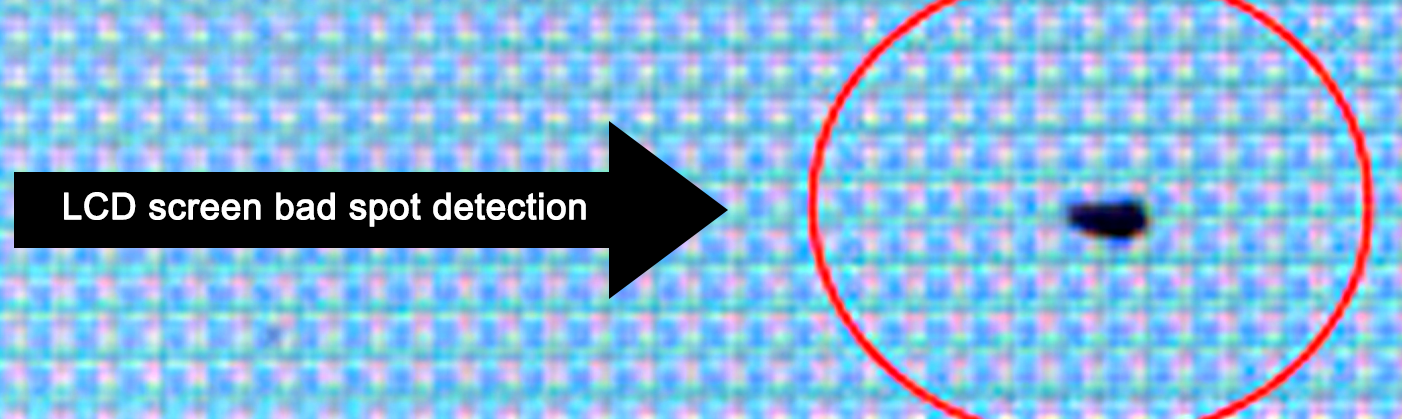

Kiểm tra trên web: quản lý sự biến thiên lực căng, tính liên tục của đường may và định vị khuyết tật theo thời gian thực

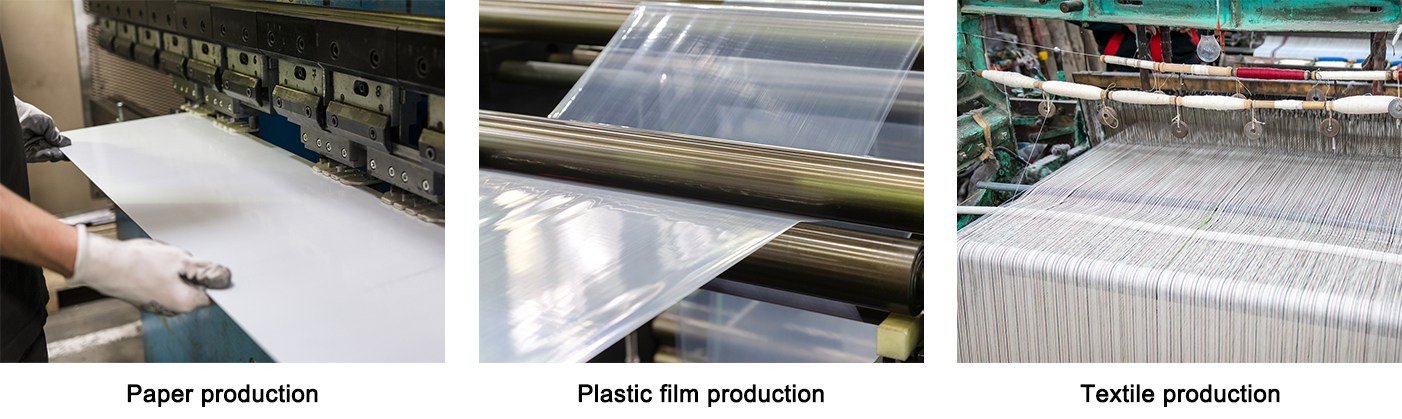

Khi làm việc với các vật liệu dạng cuộn liên tục như giấy, màng nhựa, lá kim loại hoặc vải cuộn, việc lựa chọn camera quét dòng phù hợp phụ thuộc vào ba yếu tố chính có ảnh hưởng lớn nhất trên sàn sản xuất. Thách thức đầu tiên liên quan đến sự biến đổi tốc độ do thay đổi lực căng trong suốt quá trình. Để xử lý vấn đề này, hệ thống cần các bộ điều khiển thích ứng hoạt động ở tần số ít nhất 20 kilohertz cùng với các vòng phản hồi từ bộ mã hóa nhằm đảm bảo hình ảnh luôn được căn chỉnh chính xác từng pixel trên toàn bộ chiều rộng. Thứ hai, việc ghép nối các hình ảnh sao cho không có khe hở giữa các dòng đòi hỏi phải chồng lấn cẩn thận các mảng điểm ảnh. Các nhà sản xuất thường đặt mục tiêu đồng bộ hóa tốt hơn một microsecond để duy trì tính liên tục trong kết quả kiểm tra cuối cùng. Thứ ba, khả năng phát hiện khuyết tật ngay khi chúng xảy ra phụ thuộc rất nhiều vào hiệu năng xử lý tích hợp trên thiết bị. Nhiều hệ thống hiện đại ngày nay sử dụng chip FPGA để tăng tốc các tác vụ phân tích hình ảnh cơ bản như phát hiện ngưỡng, nhờ đó có thể đánh dấu các vấn đề chỉ trong vòng năm mili giây trước khi sản phẩm bị loại bỏ. Nghiên cứu gần đây năm 2023 đã chỉ ra rằng việc chuyển từ công nghệ chụp ảnh diện tích sang công nghệ chụp ảnh dòng giúp cải thiện tỷ lệ phát hiện khuyết tật gần 92% khi vận hành ở tốc độ dây chuyền tám mét mỗi giây, điều này giải thích vì sao ngày càng nhiều nhà sản xuất đang thực hiện chuyển đổi này.

Quét bộ phận hình trụ: lập bản đồ độ phân giải góc, căn chỉnh bộ mã hóa quay và các vấn đề sai lệch trường nhìn (FOV)

Khi làm việc với các thành phần quay như chai lọ, vòng bi hoặc trục ô tô, độ phân giải góc đóng vai trò then chốt trong việc lựa chọn cảm biến phù hợp cho công việc. Công thức cơ bản có dạng như sau: N bằng pi nhân với đường kính, chia cho (RPM nhân với 60 nhân với độ phân giải không gian yêu cầu). Việc xác định chính xác các giá trị này rất quan trọng vì các bộ mã hóa quay bị lệch trục có thể gây ra sự cố. Khoảng một nửa số lần xảy ra lệch trục dẫn đến méo dạng hướng kính vượt quá 15%, do đó nhiều kỹ thuật viên thường kiểm tra thiết lập của họ trước tiên bằng tín hiệu vi phân (quadrature). Một yếu tố khác cần lưu ý là méo dạng quang học. Các ống kính thông thường thường làm biến dạng hình ảnh ở các cạnh cong, gây ra hiện tượng gọi là méo dạng thùng (barrel distortion). Vì lý do này, một số ứng dụng chuyển sang sử dụng quang học telecentric thay thế, nhờ đó giữ sai số đo lường dưới 0,1% trên toàn bộ vùng quan sát. Đối với việc kiểm tra trục ô tô, nơi hiện tượng phản quang gây trở ngại, việc nâng cấp từ cảm biến 8-bit lên 12-bit mang lại sự cải thiện đáng kể. Phần lớn các xưởng báo cáo mức giảm khoảng 70% số lần đọc sai khi nâng cấp, mặc dù kết quả cụ thể còn phụ thuộc vào điều kiện thực tế.

Máy ảnh quét dòng so với máy ảnh quét diện tích: Khi nào nên chọn loại nào để đạt được ROI tối ưu

Năm tình huống quyết định mà máy ảnh quét dòng mang lại hiệu năng vượt trội và hiệu quả chi phí cao

Trong khi máy ảnh quét diện tích vẫn là lựa chọn tối ưu cho các đối tượng rời rạc, tĩnh hoặc di chuyển chậm, công nghệ quét dòng lại mang lại hiệu năng vượt trội — và ROI mạnh hơn — trong năm bối cảnh công nghiệp quy mô lớn sau:

• Kiểm tra cuộn vật liệu tốc độ cao (giấy, lá kim loại, màng nhựa), nơi hiện tượng mờ do chuyển động làm suy giảm độ chính xác của máy ảnh quét diện tích; máy ảnh quét dòng chụp các lát cắt 1D không biến dạng ở tần số trên 70 kHz, cho phép xử lý hình ảnh liên tục trên quy mô kilômét.

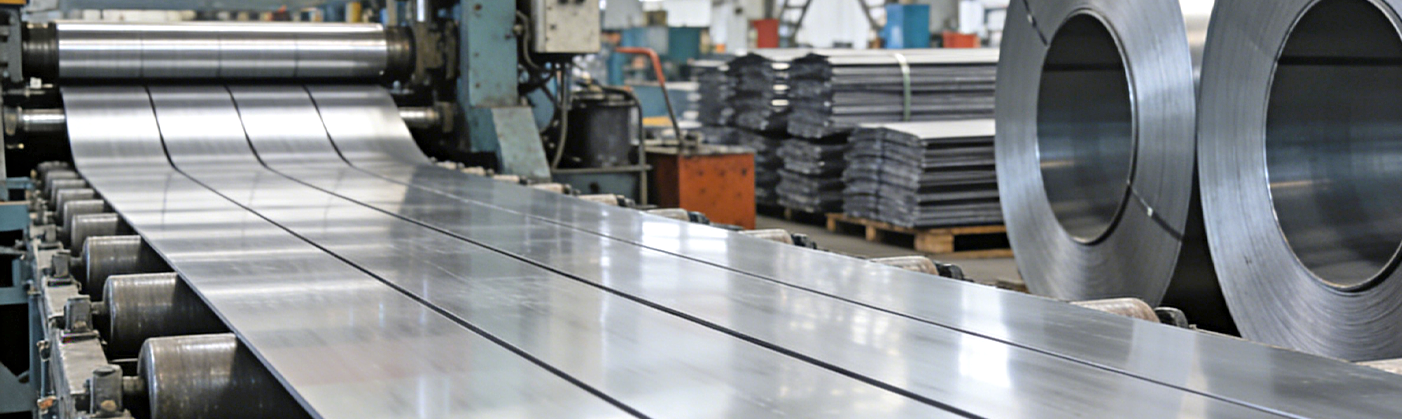

• Giám sát dải kim loại trong quá trình cán nóng, nơi sự trôi nhiệt và rung động cơ cấu đòi hỏi việc thu ảnh đồng bộ với bộ mã hóa nhằm duy trì độ đăng ký dưới mức pixel.

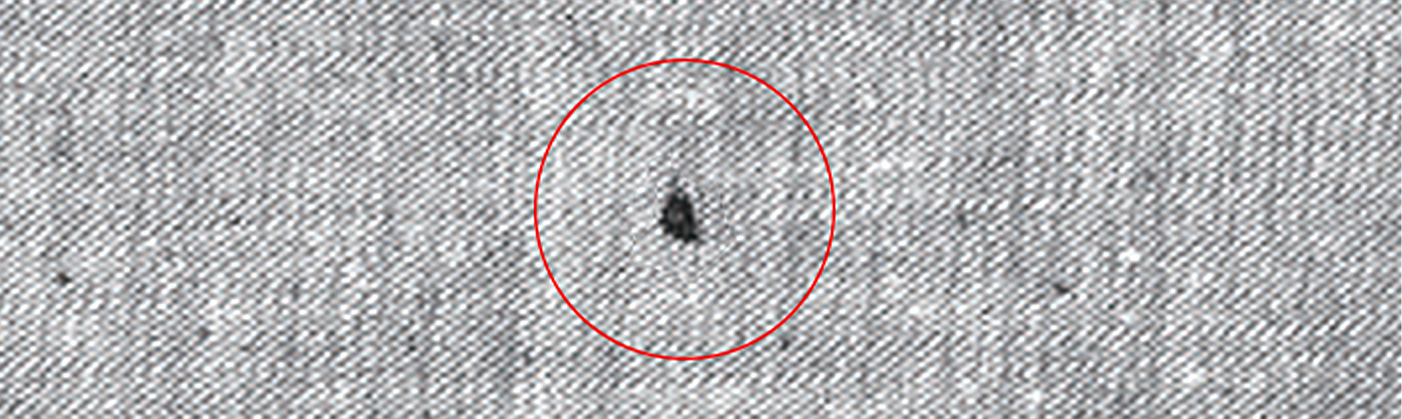

• Sản xuất dệt may kiểm tra vải dệt
• kiểm tra 360° các chi tiết hình trụ đang quay , trong đó việc lập bản đồ độ phân giải góc cho phép phát hiện các khuyết tật ở cấp micromet với tốc độ trên 2.000 vòng/phút.
• Quét khu vực rộng (tấm pin mặt trời, vật liệu compozit hàng không vũ trụ), nơi quét dòng loại bỏ nhu cầu căn chỉnh và hiệu chuẩn nhiều camera tốn kém.

Trong các ứng dụng này, hệ thống quét dòng giúp giảm chi phí phần cứng và tích hợp từ 30–60%, đồng thời giảm khoảng 15% tỷ lệ loại bỏ sai—thường do các hiện tượng biến dạng chuyển động gây ra trong các hệ thống quét diện tích. Khả năng mở rộng và kiến trúc cảm biến đơn của chúng mang lại lợi tức đầu tư (ROI) trong vòng 8–12 tháng tại các môi trường sản xuất có năng suất cao.

Đã sẵn sàng chọn máy ảnh quét dòng phù hợp cho ứng dụng công nghiệp của bạn?

Máy ảnh quét dòng phù hợp là nền tảng cho việc kiểm tra công nghiệp đáng tin cậy và tốc độ cao—không một thuật toán hay phần mềm nào có thể bù đắp cho việc lựa chọn máy ảnh không tương thích với tốc độ dây chuyền, yêu cầu độ phân giải hoặc điều kiện sản xuất thực tế của bạn. Bằng cách đồng bộ hóa tốc độ quét dòng, độ phân giải cảm biến, đồng bộ hóa bộ mã hóa và thiết kế quang học với ứng dụng cụ thể của bạn, bạn sẽ mở khóa khả năng kiểm tra chính xác đến từng micromet mà không có khoảng trống, giảm tỷ lệ loại bỏ sai, và mang lại lợi tức đầu tư (ROI) có thể đo lường được cho hoạt động sản xuất của bạn.

Đối với các giải pháp máy ảnh quét dòng dành riêng cho công nghiệp, phù hợp với ứng dụng kiểm tra bề mặt liên tục (web inspection), quét hình trụ hoặc chụp ảnh định dạng lớn của bạn, hoặc để xây dựng một hệ thống thị giác máy hoàn chỉnh tích hợp đầy đủ cùng các thành phần bổ trợ như chiếu sáng, ống kính và công cụ đồng bộ hóa bộ mã hóa (như do HIFLY cung cấp), hãy hợp tác với nhà cung cấp có nền tảng chuyên sâu trong lĩnh vực thị giác máy công nghiệp. HIFLY 15 năm kinh nghiệm bao gồm các máy ảnh quét dòng tốc độ cao chuẩn 10 GigE độ phân giải 8K, các hệ thống chụp ảnh đa phổ và các giải pháp kiểm tra công nghiệp từ đầu đến cuối—được chứng nhận theo tiêu chuẩn ISO 9001:2015, sở hữu hơn 30 bằng sáng chế phát minh và hỗ trợ hơn 2.500 khách hàng tại hơn 30 quốc gia. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí nhằm lựa chọn máy ảnh quét dòng phù hợp nhất cho hoạt động của bạn.
