Các Giải Pháp Máy ảnh Công nghiệp Tốt Nhất cho Sản xuất Tốc độ Cao

Các Thông Số Kỹ Thuật Cốt Lõi Quy Định Hiệu Năng Của Máy Ảnh Công Nghiệp

Sự Đánh Đổi Giữa Độ Phân Giải, Tỷ Lệ Khung Hình Và Loại Cảm Biến

Hiệu suất của các camera công nghiệp thực sự phụ thuộc vào việc tìm ra sự cân bằng phù hợp giữa độ phân giải, tốc độ khung hình và cách thức cảm biến được thiết kế. Khi nói đến việc ghi lại chi tiết, một cảm biến 12 megapixel hiện nay đã đủ tốt cho phần lớn các công việc kiểm tra tự động. Tuy nhiên, khi cần độ chính xác cực cao trong đo lường — ví dụ như các giá trị đọc ở mức dưới pixel, vốn rất quan trọng trong một số ứng dụng đo lường học nhất định — các nhà sản xuất thường lựa chọn cảm biến có độ phân giải cao hơn, chẳng hạn như cảm biến 25MP. Vấn đề ở đây là độ phân giải cao hơn đồng nghĩa với luồng dữ liệu lớn hơn và yêu cầu về sức mạnh xử lý cao hơn, điều này tất yếu làm giới hạn tốc độ hoạt động thực tế của camera. Đó là lý do vì sao cảm biến CMOS hiện nay đã chiếm ưu thế trong hầu hết các môi trường công nghiệp: chúng hiệu quả hơn trong việc quản lý tiêu thụ điện năng, nhanh hơn trong việc đọc ảnh và được tích hợp sẵn nhiều tính năng hữu ích ngay trên chip. Cảm biến CCD vẫn còn tồn tại, nhưng chủ yếu trong các lĩnh vực chuyên biệt đòi hỏi mức nhiễu phải được giữ ở mức thấp tuyệt đối, ví dụ như một số môi trường nghiên cứu khoa học. Trên các dây chuyền lắp ráp nơi các vật thể chuyển động nhanh, nhiều kỹ thuật viên nhận thấy rằng một hệ thống CMOS 12MP vận hành ở tốc độ 60 khung hình/giây thường phát hiện lỗi đáng tin cậy hơn so với những mẫu máy cao cấp 25MP chỉ đạt khoảng 15 khung hình/giây do yêu cầu xử lý độ phân giải cao hơn.

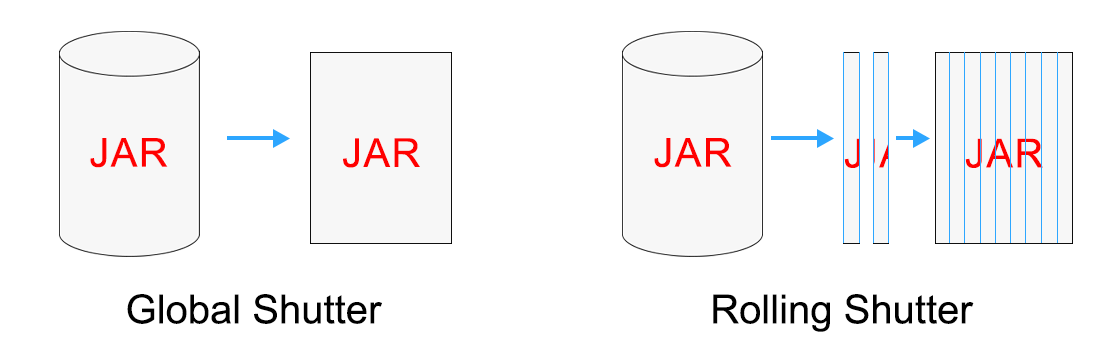

Toàn cầu so với cửa trập lăn: Ảnh hưởng đến độ chính xác của việc ghi nhận chuyển động

Loại màn trập được sử dụng có ảnh hưởng lớn đến chất lượng việc ghi lại chuyển động. Màn trập toàn cục (global shutter) hoạt động bằng cách phơi sáng đồng thời tất cả các điểm ảnh, do đó chúng trở nên hoàn toàn cần thiết khi chụp ảnh các đối tượng chuyển động nhanh hơn 2 mét mỗi giây, nhằm tránh những biến dạng hoặc rung lắc khó chịu trong hình ảnh. Ngược lại, màn trập cuộn (rolling shutter) hoạt động theo cách khác: quét từng dòng ảnh một cách tuần tự, dẫn đến hiện tượng biến dạng rõ rệt bất cứ khi nào có chuyển động xảy ra. Vì lý do này, chúng đơn giản không đáp ứng được yêu cầu trong các ứng dụng như hệ thống điều hướng robot hoặc kiểm tra sản phẩm trên băng chuyền vận hành với tốc độ cao. Dẫu vậy, camera sử dụng màn trập cuộn thường rẻ hơn — khoảng 15–30% — nhưng phần lớn nhà sản xuất chỉ nhận ra quá muộn rằng khoản tiết kiệm này đi kèm với cái giá phải trả. Các phép đo kém chính xác hơn, và tỷ lệ từ chối sai (false rejects) về sau tăng đáng kể. Đối với bất kỳ ai làm việc với các bộ phận chuyển động hoặc dây chuyền sản xuất tốc độ cao, cảm biến CMOS có màn trập toàn cục đã trở thành lựa chọn tiêu chuẩn trong ngành, đặc biệt khi vận tốc băng chuyền thường xuyên vượt quá 1,5 mét mỗi giây.

Yêu cầu về Môi trường và Tích hợp cho Việc Triển khai Thực tế

Cấp độ Bảo vệ IP, Khả năng Chịu Nhiệt và Khả năng Chống Sốc

Các camera công nghiệp phải chịu được bụi, độ ẩm, nhiệt độ cực đoan và ứng suất cơ học. Các thông số kỹ thuật tăng cường chính bao gồm:

• Cấp độ bảo vệ IP65/67 , chứng nhận khả năng chống tia nước áp lực thấp và ngăn hoàn toàn bụi xâm nhập
• Phạm Vi Nhiệt Độ Hoạt Động từ –10°C đến 50°C—được xác thực để sử dụng trong các nhà máy luyện kim, kho lạnh và tủ điều khiển tự động ngoài trời
• Kháng sốc có xếp hạng ≥50G (theo tiêu chuẩn IEC 60068-2-27), đảm bảo độ ổn định khi đặt gần máy dập hoặc băng chuyền rung

Các camera đáp ứng các thông số kỹ thuật này đã giảm 34% thời gian bảo trì ngoài kế hoạch trong một nghiên cứu tự động hóa liên nhà máy năm 2023. Vỏ bọc giảm chấn rung còn giúp hạn chế hiện tượng mờ ảnh trong quá trình vận hành liên tục trên băng chuyền.

Tính tương thích giao diện (GigE Vision, USB3 Vision, CoaXPress)

Việc lựa chọn giao diện quyết định khả năng mở rộng, tốc độ và tính linh hoạt khi triển khai:

Chức năng Cấp nguồn qua Ethernet (PoE) của GigE Vision giúp đơn giản hóa hệ thống cáp và giảm chi phí cơ sở hạ tầng. CoaXPress vượt trội trong các ứng dụng yêu cầu băng thông liên tục lớn hơn 1 Gbps—ví dụ như kiểm tra bề mặt thời gian thực ở độ phân giải 4K@120fps. USB3 Vision cung cấp khả năng tích hợp 'cắm vào là chạy' nhưng đòi hỏi quản lý cẩn thận về nhiệt độ và chiều dài cáp.

Các yếu tố đặc thù theo ứng dụng đối với trường hợp sử dụng camera công nghiệp

Yêu cầu về đo lường chính xác, nhận dạng ký tự quang học (OCR) và phát hiện khuyết tật

Hiệu suất của các ứng dụng cụ thể phụ thuộc vào mức độ phối hợp nhịp nhàng giữa phần cứng và thiết kế chiếu sáng, chứ không chỉ đơn thuần dựa vào thông số kỹ thuật của cảm biến. Khi thực hiện các phép đo chính xác, việc đạt được độ lặp lại của các kích thước dưới 5 micromet đòi hỏi phải sử dụng các loại thấu kính telecentric đặc biệt kết hợp với phần mềm thông minh có khả năng điền đầy các khoảng trống giữa các điểm ảnh. Các hệ thống Nhận dạng ký tự quang học (OCR) thực tế ít quan tâm đến số megapixel mà nhiều hơn đến việc đảm bảo dải tương phản tốt (trên 120 decibel), ánh sáng đồng đều trên toàn bộ bề mặt và cơ chế kích hoạt đáng tin cậy — nhằm đọc đúng ký tự hầu hết thời gian khi các vật thể di chuyển qua chúng trên băng chuyền. Việc phát hiện khuyết tật trở nên hiệu quả hơn nhiều khi sử dụng các cảm biến chụp toàn khung (global shutter) có độ phân giải từ 12 megapixel trở lên, kết hợp với các tính năng xử lý tích hợp ngay trong camera như trích xuất vùng quan tâm (ROI) hoặc điều chỉnh bảng tra cứu màu (color lookup) trực tiếp bên trong thân máy. Các cấu hình này giúp giảm khoảng 40% số lượng khuyết tật bị bỏ sót so với phương pháp kiểm tra thủ công bằng mắt người, đặc biệt hữu ích trong việc phát hiện những vấn đề nhỏ li ti trên các vật liệu bóng loáng hoặc thô ráp — nơi thị giác con người thường gặp hạn chế.

Yêu cầu đồng bộ hóa trong điều kiện ánh sáng yếu, tốc độ cao hoặc đa camera

Các điều kiện vận hành khắc nghiệt đòi hỏi thiết kế cảm biến và hệ thống được cá nhân hóa:

• Môi trường ánh sáng yếu , chẳng hạn như phòng sạch dược phẩm hoặc kiểm tra trường tối, hưởng lợi từ các cảm biến CMOS chiếu sáng từ mặt sau với hiệu suất lượng tử >80% và tỷ số tín hiệu trên nhiễu (SNR) >36 dB—giữ nguyên độ tương phản mà không làm gia tăng nhiễu do khuếch đại quá mức
• Khả năng chụp hình tốc độ cao (trên 500 khung hình/giây) không chỉ yêu cầu khả năng chụp toàn khung (global shutter) mà còn cần bộ đệm bộ nhớ tích hợp trên cảm biến cùng các đường dẫn dữ liệu được tối ưu để tránh mất khung hình khi tốc độ dòng vượt quá 10 m/s
• Điều phối đa camera , đặc biệt trong các ứng dụng lập mô hình 3D hoặc chọn vật phẩm từ thùng (bin-picking), dựa vào cơ chế đồng bộ hóa IEEE 1588 PTP tuân thủ chuẩn GenICam—cho phép căn chỉnh thời điểm kích hoạt (trigger) ở cấp độ microsecond trên hàng chục camera

Các hệ thống đa camera không được đồng bộ hóa làm tăng sai số về kích thước lên 15% trong các ứng dụng lắp ráp ô tô, theo Thiết kế Hệ thống Thị giác Máy (2023). Các kiến trúc đồng bộ hóa tích hợp—thay vì các hộp kích hoạt bên ngoài—hiện đã trở thành tiêu chuẩn trong các nền tảng thị giác máy có độ chính xác cao.

Tổng chi phí sở hữu: Vượt xa mức giá ban đầu của máy ảnh công nghiệp

Giá trị thực sự của thiết bị phụ thuộc vào khả năng vận hành ổn định theo thời gian, chứ không phải mức giá ban đầu chúng ta chi trả. Khi xem xét Tổng chi phí sở hữu (TCO), có nhiều yếu tố vượt xa giá mua ban đầu: chi phí lắp đặt, tần suất hiệu chuẩn thiết bị, mức tiêu thụ năng lượng, nhu cầu nâng cấp lại hệ thống khi các thành phần không tương thích với nhau, cũng như các rủi ro phát sinh từ tình trạng ngừng hoạt động bất ngờ. Các camera giá rẻ thường làm tăng tổng chi phí vận hành vì chúng đơn giản là không bền bằng. Đầu ra của chúng thường thiếu ổn định, đòi hỏi hiệu chuẩn liên tục — điều này làm tăng thêm khoảng 30–50% khối lượng công việc cho kỹ thuật viên. Hơn nữa, nếu giao thức truyền thông của chúng không tương thích với hạ tầng hiện có, doanh nghiệp sẽ phải chi thêm khoản tiền đáng kể cho các giải pháp phần mềm trung gian (middleware) đắt đỏ hoặc nâng cấp phần cứng. Các camera công nghiệp đạt chuẩn chịu được điều kiện khắc nghiệt — như bảo vệ theo tiêu chuẩn IP67, dải nhiệt độ hoạt động từ âm 10 độ C đến 50 độ C, và chịu được lực sốc lên tới 50G — giúp giảm đáng kể số lần bảo trì ngoài kế hoạch. Những mẫu camera bền bỉ này thường có tuổi thọ giữa hai lần hỏng hóc dài gấp khoảng 2,5 lần so với các mẫu tiêu chuẩn. Theo báo cáo ngành gần đây, mỗi giờ nhà máy ngừng hoạt động khiến nhà sản xuất thiệt hại khoảng 260.000 USD; do đó, ngay cả những cải thiện nhỏ trong thời gian vận hành liên tục cũng đều chuyển hóa thành lợi nhuận đầu tư khổng lồ. Nghiên cứu năm ngoái chỉ ra rằng việc đầu tư vào các camera được thiết kế nhằm tối ưu hóa TCO đã mang lại kết quả tài chính tốt hơn gần 57% trong vòng năm năm so với lựa chọn các sản phẩm giá rẻ. Lợi thế này bắt nguồn từ khả năng phát hiện nhanh chóng các khuyết tật trong quá trình sản xuất, giảm thiểu vật liệu phế thải và duy trì mức năng suất ổn định xuyên suốt toàn bộ chuỗi vận hành. Vì vậy, hãy ghi nhớ: khi đánh giá chi phí, cần xem xét toàn bộ các yếu tố liên quan trong suốt vòng đời sử dụng của thiết bị — chứ không chỉ dừng lại ở giá niêm yết tại thời điểm mua hàng.

Sẵn sàng chọn camera công nghiệp tốt nhất cho quy trình sản xuất tốc độ cao của bạn?

Sản xuất tốc độ cao nhu cầu camera công nghiệp mà cân bằng giữa cân bằng giữa hiệu năng kỹ thuật, độ bền trong môi trường khắc nghiệt, thiết kế chuyên biệt theo ứng dụng và chi phí sở hữu tổng thể thấp trong dài hạn . Việc cắt giảm chi phí ở khâu TCO )chất lượng thành phần thông số kỹ thuật hoặc chất lượng gia công kết quả là gây ra thời gian ngừng hoạt động ngoài kế hoạch, a cao hơn tỷ lệ phản bác sai (false rejects) và chi phí tăng vọt , mà làm suy yếu eshiệu quả là mục tiêu sản xuất tốc độ cao nhằm đạt được.

Công nghệ HIFLY , với 15 năm kinh nghiệm trong lĩnh vực thị giác máy , cung cấp giải pháp camera công nghiệp đặc biệt kỹ lưỡng dành cho quy trình sản xuất tốc độ cao . Sản phẩm của chúng tôi  bao gồm đầy đủ các dòng mô hình có cửa trập toàn khung (global shutter), chịu va đập cao (ruggedized) và độ phân giải cao , cùng với các ống kính công nghiệp và hệ thống chiếu sáng tương thích , để tạo ra một hệ thống thị giác liền mạch và tích hợp. Được chứng nhận theo tiêu chuẩn ISO 9001:2015 và hỗ trợ kỹ thuật toàn cầu, các giải pháp của chúng tôi được thiết kế riêng  đáp ứng theo tốc độ sản xuất, độ chính xác yêu cầu và mục tiêu chi phí sở hữu tổng (TCO) của bạn.

Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí nhằm xác định giải pháp camera công nghiệp tối ưu cho quy trình kiểm tra và tự động hóa sản xuất tốc độ cao của bạn.
