Cách chọn định dạng pixel cho camera công nghiệp?

Khi thiết lập một hệ thống thị giác công nghiệp, nhiều người thường bỏ qua một thông số quan trọng—định dạng pixel. Tuy nhiên, thông số này trực tiếp quyết định hiệu quả lưu trữ hình ảnh, độ trung thực trong tái tạo màu và mức độ tải xử lý dữ liệu. Việc lựa chọn đúng định dạng có thể tăng gấp đôi hiệu suất kiểm tra, trong khi lựa chọn sai có thể dẫn đến phát hiện sai hoặc bỏ sót.

I. Định dạng pixel chính xác là gì?

Nói một cách đơn giản, định dạng pixel là phương pháp lưu trữ dữ liệu và quy tắc tổ chức cho từng pixel khi một camera công nghiệp chụp ảnh. Nó giống như "phương pháp đóng gói dữ liệu hình ảnh"—các phương pháp đóng gói khác nhau sẽ quyết định dung lượng dữ liệu, loại thông tin được chứa (độ xám/màu) và mức độ khó khăn trong xử lý hậu kỳ.

Giá trị cốt lõi của một camera công nghiệp là "thu thập chính xác thông tin có hiệu lực", và định dạng điểm ảnh trực tiếp lọc và xác định "loại thông tin nào được thu thập." Ví dụ, nếu chỉ cần xác định một chi tiết có khuyết tật hay không, thì việc chụp thông tin màu là không cần thiết; còn nếu yêu cầu phân biệt các vật liệu có màu khác nhau, thì phải chọn định dạng có khả năng tái tạo màu. Các định dạng điểm ảnh phổ biến trên camera công nghiệp chủ yếu được chia thành bốn loại: Mono, Bayer, RGB và YUV.

II. Bốn định dạng điểm ảnh phổ biến:

Bốn định dạng điểm ảnh phổ biến: Đặc điểm, khác biệt và các tình huống áp dụng

Sự khác biệt cốt lõi giữa các định dạng điểm ảnh nằm ở "việc có chứa thông tin màu hay không" và "cách thức lưu trữ thông tin màu", điều này cũng quyết định phạm vi ứng dụng của từng định dạng. Hãy cùng phân tích từng loại một:

1. Định dạng Mono: 'Vua về hiệu suất' trong chụp ảnh đen trắng

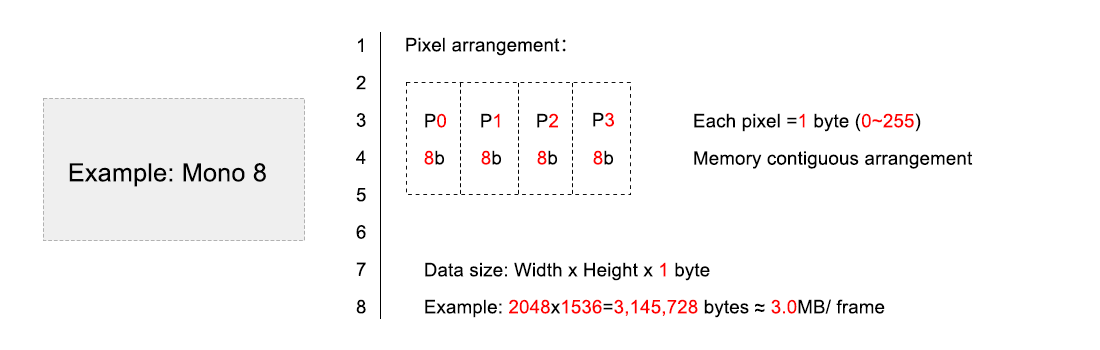

Định dạng Mono, hay còn gọi là định dạng đơn sắc (thang độ xám), là lựa chọn phổ biến nhất cho các camera công nghiệp đen-trắng. Đặc điểm cốt lõi của định dạng này là mỗi điểm ảnh chỉ lưu trữ thông tin độ sáng (giá trị thang độ xám) và không chứa bất kỳ thông tin màu nào. Ví dụ, Mono 8 nghĩa là mỗi điểm ảnh được lưu trữ bằng 8 bit, với dải thang độ xám từ 0–255 (0 là đen thuần túy, 255 là trắng thuần túy); Mono 10 sử dụng 10 bit, mang lại dải thang độ xám từ 0–1023 với độ chi tiết phong phú hơn.

Ưu điểm cốt lõi: Dung lượng dữ liệu nhỏ nhất, hiệu suất lưu trữ và truyền tải cao nhất, do đó đạt được tốc độ khung hình tối đa có thể của camera; độ nhạy thấp hơn đối với các biến đổi về ánh sáng, dẫn đến độ ổn định cao trong quá trình kiểm tra.

Các tình huống áp dụng: Các nhiệm vụ kiểm tra không yêu cầu phân biệt màu sắc, chẳng hạn như đo kích thước chi tiết, phát hiện khuyết tật bề mặt (vết xước, vết nứt, thiếu vật liệu), đọc mã vạch, v.v. Ví dụ, trong một dự án kiểm tra kích thước viền sản phẩm điện tử – điện máy – điện thoại (3C), định dạng Mono 8 đã được sử dụng, đạt tốc độ khung hình camera là 300 FPS, vượt xa tốc độ của các định dạng màu, từ đó phù hợp hoàn hảo với chu kỳ dây chuyền sản xuất tốc độ cao.

2. Định dạng Bayer: Định dạng dữ liệu thô cho camera màu

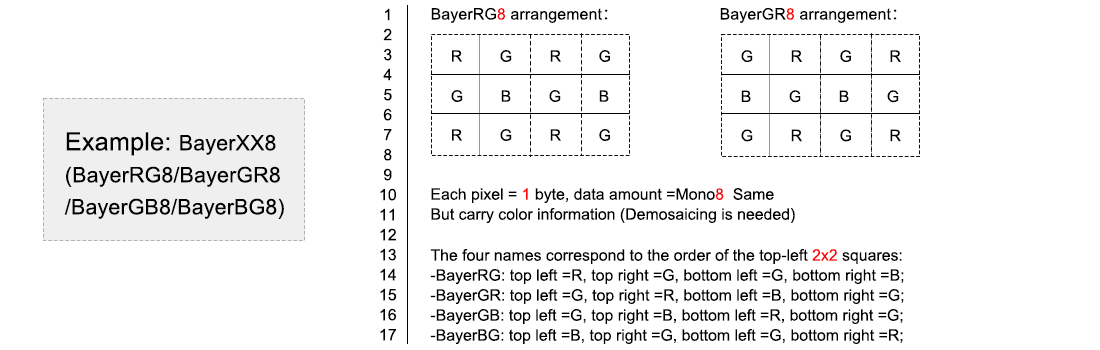

Định dạng Bayer là định dạng "gốc" dành riêng cho camera công nghiệp màu. Triết lý thiết kế cốt lõi của nó là "thu thập thông tin màu với lượng dữ liệu tối thiểu." Một mảng lọc màu Bayer (các mẫu phổ biến như RGGB, BGGR) được phủ lên cảm biến camera. Mỗi điểm ảnh chỉ ghi lại một trong ba màu cơ bản — đỏ, lục hoặc lam. Thông tin về hai màu còn lại cần được tính toán thông qua nội suy từ giá trị của các điểm ảnh lân cận.

Ưu điểm cốt lõi: Dung lượng dữ liệu nhỏ hơn nhiều so với định dạng RGB (gần tương đương với định dạng Mono), từ đó cân bằng giữa khả năng nhận diện màu nhất định với tốc độ khung hình và hiệu quả lưu trữ.

Hạn chế: Độ chính xác màu phụ thuộc vào các thuật toán nội suy, dẫn đến sai lệch màu nhẹ và có thể xuất hiện màu giả tại các cạnh.

Các tình huống áp dụng: Các tác vụ phát hiện màu yêu cầu độ chính xác màu ở mức trung bình, ví dụ như phân loại màu vật liệu (phân biệt bao bì màu đỏ, xanh dương, xanh lá), đánh giá xem màu sắc bề ngoài sản phẩm có bị lệch hay không, v.v. Chẳng hạn, một dây chuyền phân loại bao bì thực phẩm sử dụng camera màu định dạng Bayer để phân biệt các loại bao bì hương vị khác nhau, đáp ứng yêu cầu kiểm tra đồng thời vẫn giữ tải xử lý dữ liệu ở mức hợp lý.

3. Định dạng RGB: 'Vua khôi phục' trong lĩnh vực chụp ảnh màu

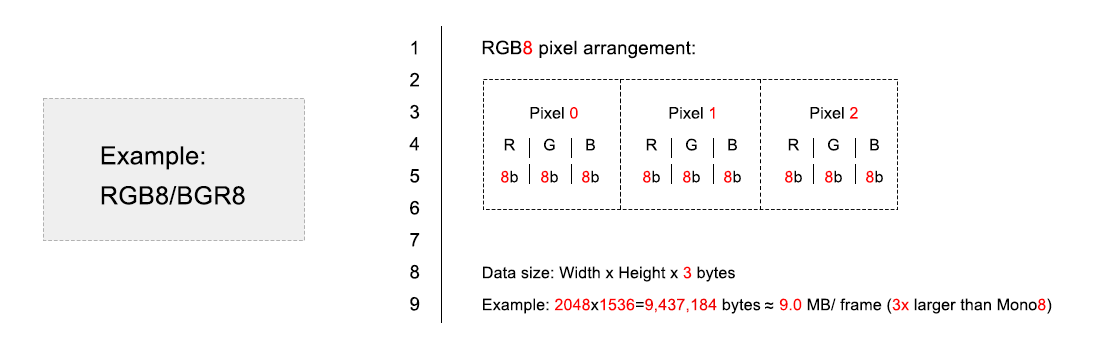

RGB là định dạng màu tiêu chuẩn. Mỗi điểm ảnh chứa đầy đủ thông tin cho các kênh Đỏ (R), Xanh lá (G) và Xanh dương (B), không yêu cầu nội suy. Định dạng này mang lại khả năng tái tạo màu chân thực nhất. Định dạng RGB 24 phổ biến sử dụng 24 bit trên mỗi điểm ảnh (8 bit trên mỗi kênh), cung cấp dải màu phong phú và độ trung thực cực cao.

Ưu điểm cốt lõi: Tái tạo màu chính xác, chi tiết phong phú, phù hợp với các tình huống yêu cầu phân tích màu tinh tế.

Hạn chế: Dung lượng dữ liệu lớn nhất (gấp 3 lần Mono 8), tiêu tốn đáng kể dung lượng lưu trữ và băng thông, làm giảm tốc độ khung hình của camera và gia tăng tải xử lý cho các thuật toán hậu kỳ.

Các tình huống áp dụng: Các tác vụ yêu cầu độ chính xác màu cực cao, chẳng hạn như kiểm tra sai lệch màu trong ngành dệt may, phân loại màu ngoại quan sản phẩm mỹ phẩm, hiệu chuẩn màu tài liệu in, v.v. Ví dụ, trong một dự án kiểm tra vải may quần áo cao cấp, định dạng RGB 24 phải được sử dụng để phân biệt chính xác các khác biệt màu sắc tinh tế trên vải và ngăn chặn sản phẩm lỗi xuất xưởng.

4. Định dạng YUV: Lựa chọn hiệu quả cho xử lý video

Định dạng YUV được thiết kế đặc biệt cho việc truyền tải và xử lý video. Ưu điểm cốt lõi của nó là "tách biệt thông tin độ sáng và thông tin màu": Y biểu thị thông tin độ sáng (độ sáng/màu xám), trong khi U và V biểu thị thông tin màu (sắc độ). Vì mắt người nhạy cảm hơn với sự thay đổi độ sáng so với sự thay đổi màu sắc, nên định dạng YUV có thể nén dung lượng dữ liệu bằng cách "giảm tần suất lấy mẫu thông tin màu" mà vẫn duy trì chất lượng hình ảnh nhìn thấy.

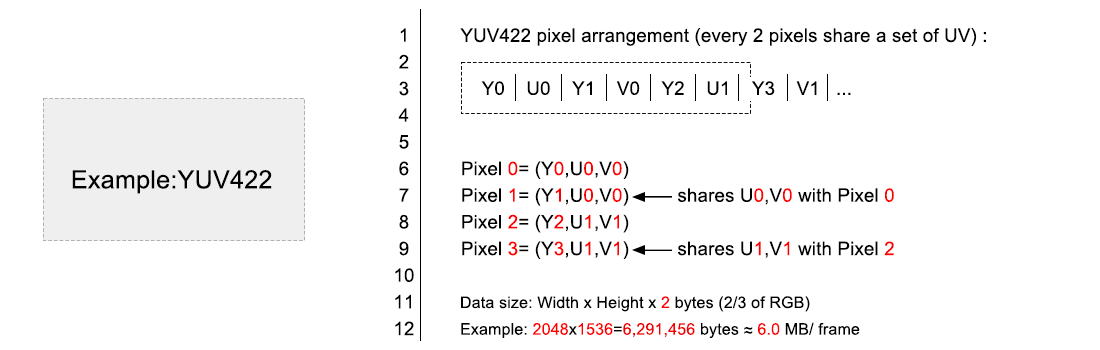

Các định dạng lấy mẫu YUV phổ biến bao gồm YUV 4:2:2, YUV 4:4:4 và YUV 4:2:0. Nói chung, các con số càng lớn thì thông tin sắc độ càng đầy đủ và khối lượng dữ liệu càng lớn (YUV 4:4:4 ≈ RGB 24, YUV 4:2:2 ≈ 2/3 của RGB 24, YUV 4:2:0 ≈ 1/2 của RGB 24).

Ưu điểm cốt lõi: Khối lượng dữ liệu nhỏ hơn so với RGB, khả năng tái tạo màu gần tương đương RGB, cân bằng giữa hiệu quả và chất lượng; việc tách riêng độ sáng và sắc độ giúp các bước xử lý ảnh tiếp theo (ví dụ: phát hiện cạnh, theo dõi đối tượng) trở nên hiệu quả hơn.

Các tình huống áp dụng: Các tình huống công nghiệp yêu cầu phân tích video động, chẳng hạn như theo dõi chi tiết đang chuyển động trên băng chuyền, kiểm tra khuyết tật trên các đối tượng đang di chuyển, giám sát công nghiệp, v.v. Ví dụ, một dự án theo dõi động trên dây chuyền lắp ráp linh kiện ô tô sử dụng định dạng YUV 4:2:2 nhằm đảm bảo khả năng nhận diện màu sắc đồng thời duy trì truyền tải và xử lý video mượt mà.

III. Bổ sung quan trọng: Mối quan hệ giữa định dạng điểm ảnh và cách đóng gói

Khi thảo luận về các định dạng điểm ảnh, khái niệm "đóng gói" (Packing) thường được đề cập. Mục đích cốt lõi của nó là tối ưu hóa không gian lưu trữ và tránh lãng phí.

Nếu không sử dụng đóng gói, camera thường lưu dữ liệu điểm ảnh trong các vùng bộ nhớ có kích thước cố định (ví dụ: 16 bit). Chẳng hạn, với định dạng Mono 10 (10 bit trên mỗi điểm ảnh), nếu được lưu ở dạng chưa đóng gói, dữ liệu có thể chiếm trọn 16 bit, gây lãng phí 6 bit còn lại. Trong khi đó, định dạng Mono 10 Packed sẽ đóng gói chặt chẽ dữ liệu 10 bit vào một không gian 12 bit (hoặc cấu trúc tối ưu khác), chỉ lãng phí 2 bit, từ đó cải thiện đáng kể hiệu quả lưu trữ và truyền tải.

Lời khuyên thực tiễn: Trong các tình huống bị giới hạn về băng thông hoặc dung lượng lưu trữ (ví dụ: kiểm tra tốc độ cao, thu thập liên tục trong thời gian dài), hãy ưu tiên các định dạng điểm ảnh có từ "Packed" trong tên để giảm thiểu sự lãng phí dữ liệu.

IV. So sánh bốn chiều: Lựa chọn nhanh định dạng điểm ảnh phù hợp

Để lựa chọn nhanh, chúng ta so sánh bốn định dạng trên bốn tiêu chí cốt lõi: "Thông tin điểm ảnh, Khối lượng dữ liệu, Tốc độ khung hình và Hiệu quả hình ảnh."

Thông tin điểm ảnh: Mono (chỉ thang độ xám) < Bayer (màu đơn kênh + nội suy) < YUV (độ sáng và độ sắc màu tách biệt) < RGB (màu đầy đủ ba kênh).

Khối lượng dữ liệu: Mono ≈ Bayer < YUV (4:2:0 / 4:2:2) < YUV 4:4:4 ≈ RGB.

Tốc độ khung hình: Mono > Bayer > YUV > RGB (Đối với cùng một mẫu máy ảnh, khối lượng dữ liệu nhỏ hơn cho phép tốc độ khung hình cao hơn).

Hiệu quả hình ảnh: RGB (màu chính xác) ≈ YUV 4:4:4 > YUV 4:2:2 > Bayer (độ lệch màu nhẹ); Mono (chi tiết thang độ xám rõ nét, không có màu).

V. Hướng dẫn thực tế: Cách thiết lập định dạng điểm ảnh

Các bước thiết lập định dạng điểm ảnh rất đơn giản, nhưng có một điều kiện tiên quyết quan trọng: Bạn phải dừng luồng thu ảnh của máy ảnh trước; nếu không, các thông số sẽ không thể thay đổi. Các bước cụ thể như sau:

Mở phần mềm điều khiển máy ảnh (ví dụ: Halcon, LabVIEW hoặc phần mềm do nhà sản xuất máy ảnh cung cấp) và kết nối với máy ảnh công nghiệp mục tiêu.

Trong mục "Tham số máy ảnh" hoặc "Cây thuộc tính" của phần mềm, tìm tùy chọn "Định dạng điểm ảnh".

Đầu tiên, nhấp vào nút "Dừng thu ảnh" để đảm bảo luồng hình ảnh đã được tạm dừng.

Trong menu thả xuống Định dạng điểm ảnh (Pixel Format), chọn định dạng yêu cầu (ví dụ: chọn Mono 8 cho phát hiện khuyết tật trên chi tiết, Bayer GR8 cho phân loại vật liệu có màu).

Nhấp vào "Bắt đầu thu ảnh" và kiểm tra xem hình ảnh có đáp ứng yêu cầu hay không. Nếu chưa đạt, lặp lại các bước 3–4 để điều chỉnh.

Lưu ý: Các định dạng điểm ảnh được hỗ trợ bởi các nhà sản xuất camera khác nhau có thể khác nhau đôi chút (ví dụ: một số hỗ trợ Mono 12, RGB 32). Việc lựa chọn cần dựa trên thông số kỹ thuật của camera và nhu cầu kiểm tra.

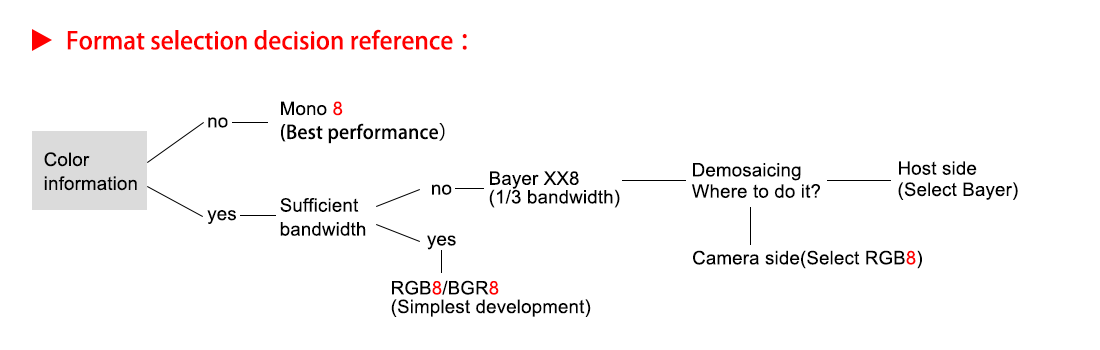

Nhận xét cuối cùng: Nguyên lý cốt lõi khi lựa chọn là "Phù hợp với yêu cầu"

Tóm lại: Khi chọn định dạng điểm ảnh, đừng chạy theo tiêu chí "tiên tiến nhất", mà hãy hướng tới mục tiêu "phù hợp với yêu cầu".

Hãy ghi nhớ ba nguyên tắc cốt lõi:

① Nếu không cần phân biệt màu sắc, hãy ưu tiên định dạng Mono (hiệu suất cao nhất).

② Nếu chỉ cần phân biệt màu sắc ở mức độ đơn giản, hãy chọn định dạng Bayer (cân bằng giữa hiệu suất và chi phí).

③ Nếu yêu cầu phân tích màu chính xác hoặc phân tích video động, hãy chọn RGB hoặc YUV (chọn định dạng lấy mẫu con dựa trên nhu cầu về khối lượng dữ liệu).

Nắm vững nguyên lý này, kết hợp với phương pháp thiết lập thực tế, bạn sẽ dễ dàng xử lý việc lựa chọn và cấu hình định dạng pixel cho camera công nghiệp, giúp hệ thống thị giác của bạn trở nên hiệu quả và ổn định hơn.
